屏幕颗粒感的战争:8K依旧不是终点

当你坐在广州体育中心的办公楼里,抬头看到的是车水马龙的天河路以及对面巨大的正在播放最新广告的LED屏幕。当你盯着这块屏幕的时候你会发现,这块屏幕显示的影像和你手机上有巨大的差别,你会感受到那块隔了一条马路的屏幕具有明显的颗粒感。而你眼前的配备了视网膜屏的iPhone手机,显示的画面却无比细腻。

又或者是当你在游玩诸如《我的世界》、《像素战争》等像素风游戏时,虽然情怀得到满足,但挥动武器时发现,一块块明显的色块堆积在一起,刀刃亦不够平滑。这样的锯齿严重,颗粒明显的画面却实在称不上好。

8k2018070501

那么,颗粒感从何而来?实际上,颗粒感的形成与画面以及屏幕的分辨率有关。在手机或电视机等显示设备已经得到基本普及的现代社会,分辨率已经不是一个罕见的词汇。早些年,比较流行的说法就有720P、1080P,而现在更主流的说法是2K、4K、8K等。

这里提到的分辨率一般是屏幕分辨率,指的是屏幕每行的像素点数*每列的像素点数。直观的讲,如果一块屏幕的分辨率是1080P,那么这块屏幕上每行有1080个像素点,每列有1920个像素点。而所谓的像素点 ,就是发光元件中最小的独立单元。

众所周知,一款尺寸相同,也就是对角线长度相同的屏幕,分辨率越大,显示的画面就会越清晰,因为在单位面积内,越大的分辨率含有的像素点就越多,那么画面所能够容纳的信息也就越多。同理,在分辨率相同的情况下,尺寸越小的屏幕显示的画面也就越细腻。这个形容单位面积内,拥有的像素点多少的概念就是像素密度。像素密度越大,那显示的画面也就越细腻,因此像素密度是造成手机、电视机以及户外LED显示效果差异的重要原因。

不过需要注意的是,手机和电视机屏幕在显示效果上的差异可以忽略,因为影响人眼对颗粒感的感知的因素还有距离。当人从较远的距离观看时,电视机屏幕的像素点会缩小到肉眼难以分辨的程度,因此不会产生颗粒感。而电视作为远场观看设备,观看距离一般在3米以上, 手机则小于0.5米。另外,即使在尺寸和分辨率同样大小的情况下,由于厂商的技术方案不同,也会造成清晰度的差异。

实际上,自显示设备面世以来,人类就没有停止过与颗粒感的战争。比如触屏智能机出现早期,手机的分辨率一般只有960*640dpi,甚至更小,而随着颗粒感战争日渐深入,分辨率从HD高清到FHD全高清再到UHD超高清。在分辨率的发展上,人类可以说从未停止脚步。

2007年发的iPhone4,更是将960*640的分辨率压缩到3.5英寸的屏幕里,像素密度达到经典的328ppi。如今,400ppi以上的像素密度已经是手机行业的标配。在6月27日,国际新型显示技术展上,国内京东方带来了8K超高清显示解决方案让8K在技术层面得以实现。

尽管8K未在消费层面进行普及,但在颗粒感战争中,确实具有划时代意义的,因为8K基本能够去除颗粒感,同时8K是4K的4倍,是1080P的16倍,因此能够实现更大的屏幕尺寸而不丢失画面的细腻程度。在观看3D电影时,更大的屏幕尺寸带来的是更为强烈的沉浸感。

8k2018070502

不过尽管颗粒感战争在液晶电视显示上可以暂告一段落,但在其他行业远远未够。比如激光电视,尽管激光电视因为液晶电视的成本问题而在大屏市场分得一杯羹,但是随着屏幕尺寸扩大,与之不相匹配的分辨率,让激光电视的观感并未有明显提升。即便配备了4K分辨率,激光电视除了大依然一无是处。因此在大尺寸屏幕下,8K无疑是激光电视的救星。

而对于火热的VR而言同样如此,VR通过包裹人的视野来达到沉浸的效果,但归根究底,VR设备依旧由屏幕组成。而由于VR设备比其他显示设备距离人的眼球更近,因此低分辨率对VR设备来说无疑是致命的。目前的VR设备的分辨率普遍为2K,但根据人眼生物特性来看,人眼的极限分辨力为每度60个像素,人单眼横向视角约150度,上下视角约120度,所以要达到真实的门槛的话,VR的分辨率至少要达到8K,如果要追求更加极致的视网膜效果,分辨率必须达到16K。

另外,由于眼球具有一定的欺骗性,因此刷新率也会对清晰度造成一定的影响,在VR方面,这个最低的门槛是90hz,而保证足够真实的效果,刷新率要达到150hz到240hz。目前,VR的技术难点在于,保证高分辨率的同时将屏幕做小,并且提升刷新率。可以预见,VR显示尚有一段不短的距离。

在安防方面,高分辨率的摄像头将会为家庭监控以及城市天网系统带来更高的可靠性。通过高清的画面可以清晰的查看家庭环境,同时在查找犯罪嫌疑人时,可以通过放大画面,而不对清晰度产生太大影响,一定程度上可以提高公安系统的办案效率。

可以说,人类的颗粒感战争远远未到停止的时候。

涨知识:快速认识弱电布线施工技术、方法、工具

综合布线系统施工常用的小技巧、小方法、小工具,适合新人学习,快速掌握

一、水晶头

水晶头是一种能沿固定方向插入并自动防止脱落的塑料接头,俗称“水晶头”,专业术语为RJ-45连接器(RJ-45是一种网络接口规范,类似的还有RJ-11接口,就是我们平常所用的“电话接口”,用来连接电话线)。之所把它称之为“水晶头”,是因为它的外表晶莹透亮的原因。水晶头适用于设备间或水平子系统的现场端接,外壳材料采用高密度聚乙烯。每条双绞线两头通过安装水晶头与网卡和交换机相连。

buxian2018070401

A类B类水晶头制作方式

我们一般有两种排线规则。一种是T568B,一种是T568A,大多数我们使用的都是B类接法。具体排线方法是:T568B:“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”;T568A:“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。制作网线的时候我们一般都是直连接法,两端B类水晶头;但是特殊情况,如双机直接互联和网络转接时需要用交叉连接法,一端按B类一端按A类。制作过程:左手拿线,线头朝外,顺序是从左到右数,右手拿插头,金属簧片朝上插入线芯。因为它有8个铜片,我们一般在网线钳上会看到8p才是压网线的口,而电话线由于只需要两根,所以一般采用的是4p或者6p的水晶头,区别与网线水晶头只是大小不一样。

buxian2018070402

水晶头+护套爪子=完美

二、网络模块

网络模块那又是什么呢?我相信每个人家里都有,但是就是没有自己动手装过,这个还是跟我们息息相关的。每个模块上都会有提示A/B类线的颜色对应排序方法,将线依次卡进去就行了,另外一端只需要做一个B类的水晶头插在交换机上就行了。

buxian2018070403

网络模块

三、双绞线

双绞线我们俗称网线,市场上主流有五类和6类,6类比较贵,当然屏蔽性较好,特殊环境中使用较多。当然剥开线以后里面是差不多的,8根线,两两相绞,颜色各不相同。四对颜色分别为:橙白,橙,绿白,绿,蓝白,蓝,棕白,棕。目前我们设备上大多数都是百兆网口,所以其实8根线我们只用了4根,1、2、3、6四根:橙白,橙,绿白,绿。铜芯的质量直接反映网线质量,所以经常看得到有些人给你接网线的时候只接了4根,而在公司内部呢,我们经常会将剩下的四根用来当电话线,哈哈,懒么!

buxian2018070404

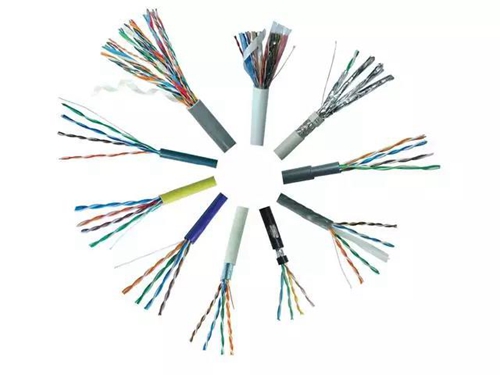

各种网线

四、网线钳

网线钳功能都比较齐全一般都带有压电话线和网线的口,而且带有剥网线刀口和剪刀。能制作RJ45网络线接、RJ11电话线接头、4P电话线接头。集成网线钳所有功能,能方便进行切断、压线、剥线等操作。经硬化及染黑处理,体型轻巧且坚固。关键是这个比较便宜家里备一把后期有问题随时自己搞定。使用很简单,到手就会用。网上一搜也是一大萝。

buxian2018070405

网线钳

五、寻线仪

最后网线做好以后我们需要判断一下这根网线是否好的,我们介绍给大家认识一个工具—寻线仪。这个工具既能用来测线,又可以寻线,这个工具可以说做弱电人必备的一个工具,好用不贵。既可以测量网线也可以测电话线,将做好的水晶头插在仪器上以后指示灯会提示每根线是否正常通讯。

buxian2018070406

寻测线仪

华为发布全球首个ICT融合一朵云FusionCloud 6.3

华为在荷兰举行的运营商IT全球技术峰会上重磅发布全球首个ICT融合一朵云FusionCloud 6.3解决方案,用“一朵云”和“全栈云服务”助力运营商构建数字未来。

当前虚拟化程度居高不下,大部分运营商并没有享受到云化带来的种种好处。唯有彻底向IT资源云服务化转型,并构建以“一朵云”为目标的使能资源融合、应用融合、数据融合的ICT基础设施平台,云的价值才能充分发挥。

华为基于FusionCloud 6.3的新一代运营商私有云,作为全球首个ICT融合一朵云架构,率先通过一云多池实现运营商内部IT应用、外部创新业务应用、电信网络应用运行在统一云平台,从而统一管理所有资源池;同时通过提供业界最多的IaaS+PaaS+DaaS全栈云服务,最高可提供多达40+服务类型,帮助运营商关键核心业务和重载业务轻松上云。创新应用云上开发、测试和生产环境所需的消息、缓存、数据库等中间件服务实现小时级部署,微服务组件和容器化能力让应用实现分钟级发放、秒级弹缩。

此外,华为FusionCloud 6.3能够帮助运营商整合IT和CT的多种数据源,提供OLAP(联机分析处理)需要的离线分析、流处理分析、实时检索、融合数仓等能力和OLTP(联机事务处理)需要的Oracle、MySql、SqlServer等多种数据访问能力,以As-A-Service的使用方式提供给客户,供不同的业务分析需求灵活调用。全新的PaaS服务和新增云服务目录功能,让运营商ISV应用的服务化快速接入,为运营商业务部门提供业务创新的生态环境。

作为全球唯一提供多类型灾备服务的解决方案,FusionCloud 6.3还可为不同业务部门提供本地、同城、跨地域容灾、云主机高可用、跨云备份等灾备服务,保障业务永续。凭借业界唯一的公有云私有云统一架构,实现用户线上线下一致体验,支持运营商向混合云架构平滑演进。

华为发布全球首个ICT融合一朵云FusionCloud 6.3

huawei2018062602

华为运营商数据中心Marketing与解决方案销售部部长蒋雪表示:

“华为ICT融合一朵云FusionCloud 6.3解决方案的目标是提供覆盖IaaS、PaaS、DaaS的全栈云服务,以及业界最丰富的云服务种类,帮助用户建设自己的‘内部公有云’。通过开放的分布式与混合云架构,以统一云平台支持电信网络业务,IT支撑系统,创新类业务以及2B业务场景云化转型,帮助客户缩短TTM,提升用户体验,降低生命周期TCO。”

作为全球领先的ICT解决方案提供者,华为将持续通过创新的IT产品与解决方案帮助运营商构建开放解耦的云架构,帮助运营商整合内外部资源,为应用提供稳定性和敏捷性的IT云服务,助力运营商从容应对数字化转型。

在6月27-29日即将举行的世界移动大会上海站(2018MWCS)期间,华为将会首次面向运营商展示基于FusionCloud的ICT融合云解决方案。

想象一下梅西在桌上跑,AR看球了解一下呗?

大家好我是小编,最近俄罗斯世界杯正在如火如荼地进行中,大家除了用电视机看,用电脑,用我们昨天晚上发的投影仪看,还有什么更酷炫的看球技巧?

今天就不得不聊一下最近发现的一套全新的AR系统,它的主要功能是拍摄足球比赛的 2D 视频,然后以 3D 形式重建,这样就可以让你在任意桌面上欣赏比赛视频(假设你家有某种增强现实设备——当然,不出意外的话,你肯定没有这种设备)。

foot2018062301

虽然它还远未达到让人身临其境的感觉,但效果可能好过在电视前看足球比赛。“Soccer On Your Tabletop”系统会输入足球比赛视频,然后仔细观看,追踪每一位球员和他们的动作。球员的图像会被映射到“提取自足球视频比赛”的 3D 模型上,然后叠加到有关整个球场的 3D 重建图像上。基本上,这套系统的逼真程度超过了《FIFA 18》,而且会产生某种微型混合效果。

考虑到源数据是低分辨率和动态的 2D 图像,因此,可靠地重建每一位球员逼真且精确的 3D 姿势,绝对是一项令人赞叹不已的成就。

foot2018062302

当然,这套系统现在还远未达到完美。有人甚至可能会说它没什么用处。人物的姿势会被计算出来,因此球员们会来回跳动,但球并不是无所不在,所以看起来就好像是球员在球场上跳舞。

但整个创意仍然非常好,如果解决了射门捕捉问题,那么还是有实现可能的。假如这套系统可以基于多个角度消化整场比赛(它可以直接从网络中获取视频片段资源),你就可以在真实比赛结束后几分钟内以 3D 形式回放比赛过程。

不仅如此,能够聚在球场中央位置周围并从多个角度观看比赛,难道不是很酷的体验吗?我始终认为,在电视上观看体育赛事的最糟糕之处在于,每个人只能坐在沙发上,盯着一个方向看,而且看到的也是完全一样的东西。让观众坐在球场四周,选好自己支持的一方,然后从不同角度观看并分析战术,无疑是非常奇妙的体验!

foot2018062303

我们现在所需要的就是让某个人发明一套完美且价格低廉的全息显示系统,能从各个角度工作,同时用户从中调配。

foot2018062304

这项研究是 Facebook、谷歌和华盛顿大学之间合作的成果,目前正在犹他州盐湖城举行的 计算机视觉和模式识别(CVPR)大会 上亮相,有兴趣的可以持续关注我们。

5G“前夜”,室内数字化覆盖如何担当网络“主角”?

5G组网标准的出炉,

正式拉开了5G商用序幕。

在5G“前夜”,

室内覆盖仍然是网络覆盖的难点和重点。

在传统DAS系统无法承担5G室内覆盖的情况下,

有源室分系统等数字化室内覆盖方案,

将如何担当5G室内覆盖的重要手段?

5g2018062004

与4G时代类似,5G时代70%以上的新业务将发生在室内。因此,无线网络覆盖从室外走向室内覆盖、精细化管理运营备受关注。5G主要工作于3.5GHz、4.9GHz和高频段,传统DAS的无源器件无法支持,且5G频段在馈线环节传输损耗太大,传统DAS系统在面向5G演进时已经出现巨大的瓶颈,业务发展和用户体验需求呼唤技术变革,有源室分系统等具有多种技术优势的数字化室内覆盖方案因此成为5G时代运营商室内覆盖必由之路。

早在2016年底中国移动就要求新建室内场景的90%用数字化室内覆盖方案。中国电信2017年下半年发布室内建网标准,要求支持5G演进能力。中国联通也要求未来建设数字化室内覆盖。华为、爱立信、诺基亚、中兴、大唐等系统设备商以及传统的DAS厂商,都在向数字化室内覆盖方案前进。

5G时代,传统DAS遭遇困境

目前运营商解决室内覆盖的主要方案为建设室内无源分布式天线系统(DAS),传统DAS方案具有成熟度高的特点,设计阶段考虑充分全面,后期新增网络可通过直接合路完成网络覆盖,具有简单有效且具备良好的兼容性等优点,同时也存在以下缺点。

在大中型室分场景中,馈线、无源器件、天线数量多,施工安装难度大,对快速覆盖和隐蔽覆盖实现难度大,发生问题或故障后整改难度较大;多网共用分布系统时,多系统隔离需依赖无源器件完成,一旦使用不合格无源器件,容易出现系统干扰;传统DAS难以保证LTE MIMO双路平衡,新建站点的节点多,设计、施工难以保证双路平衡,改造站点新建一路利旧一路方案由于早期方案缺失、器件老化及物业协调等原因进行LTE改造更难保证双路平衡;馈线、无源器件、天线都是哑设备,无法主动发现故障,且排查难度大;系统安装完成后,如果遇到搬迁或拆除等情况,馈线及器件拆除工作量大,难以完全利旧复用。

而在5G即将到来的现在,室内系统能否支持5G网络,平滑演进至5G,已经成为衡量室内覆盖方案的关键。遗憾的是,目前DAS系统支持的最高频段为2.7GHz左右,无法支持5G网络。所以为了适应5G的需求,运营商也必将重视室内数字化覆盖方案的建设。

室内数字化覆盖方案规模发展

为了解决传统室分系统存在的问题,以及考虑未来的技术演进,运营商开始重视室内数字化覆盖解决方案的建设,目前运营商室内数字化覆盖方案主要包括有源室分系统和飞基站(即企业级Femto)等。

飞基站即企业级Femto,为运营商提供了一种低成本的公共场所室内覆盖解决方案。一体化皮基站的设备集成了基带单元和射频单元,一台设备即为单个基站。飞基站目前国内主要厂家包括飞峰、博威、中兴、三元达、大唐等。

飞基站具有体积小、重量轻、即插即用、自配置、易于安装和维护等优点。设备可以安装在墙面上,不需要建设机房,增加了网络部署的灵活性,降低了站点租赁费用,实现站点快速补盲、吸热。一体化皮基站可以通过PON网络直连核心网EPC,也可以通过网关接入。飞基站组网特点如下。

面积不可过大,单台覆盖面积1500平方米以内,建议面积100~800平方米;用户数不可过多,高峰4G用户数在100人以内;场景业务量较高且需要重点保障,提高投资效益;部署设备不可过多,单个场景1~2台设备;减少或避免穿墙损耗,覆盖15平方米左右,最多考虑穿透一堵墙。

结合飞基站覆盖能力、设备容量、组网结构等方面分析,建议飞基站应用于营业厅、SOHO、封闭/半封闭会议室等中小型室内场景的部署、补盲或热点分流。

有源室分系统由基带单元(BBU)、扩展单元和远端单元组成,基带单元与扩展单元通过光纤连接,扩展单元与远端单元通过网线或光电复合缆连接,是一种新型室内覆盖解决方案。有源室分系统各厂家设备情况见表1。

5g2018062001

以华为的LampSite为例,其由BBU、RHub和pRRU组成。如图所示,通过光纤连接BBU、RHub,实现对移动通信基带信号的室分主干层传递,在平层通过网线或光纤接入pRRU,实现末端室分覆盖。其中RHub和pRRU体积小、重量轻,支持多模演进,软件实现小区分裂,监控到末端天线。RHub可安装在机柜、机架和机箱(占1U空间),也可挂墙安装;pRRU可安装在室内墙面、室内天花板、吊顶扣板上。

5g2018062005

图 LampSite解决方案组网

根据有源室分系统的技术特点及现网实际工程应用情况,其具有以下特点。新增系统方便,可利旧原系统,网络可平衡升级至5G,兼容性强;光纤/网线传输,设备美化,施工协调简单,可吊顶或挂墙安装;单台设备支持MIMO,速率提升显著。户话务贡献能力高(单用户话务贡献能力是无源室分系统的1.2~1.6倍,单位面积话务贡献业务是无源室分系统的1.16~18倍),用户体验好(下行速率近8~13倍于无源室分系统,上行速率3~5倍于无源室分系统);分布式皮基站可通过软件实现小区合并、分裂,灵活地应对容量变化;与宏站共网管,系统监控无盲区,可快速准确定位系统、设备故障,方便运维。

结合有源室分系统技术特点、覆盖能力、网络兼容性、设备容量分析,有源室分系统可广泛应用于大中型室内场景(交通枢纽、写字楼、商场、大型场馆、医院、校园等)或重要场景(政府机关等)。

室内数字化覆盖方案,实际工程效果及商用情况

表2  有源室分系统与传统DAS对比分析

5g2018062002

2018062003

飞基站由于其覆盖能力、设备容量、组网结构等特性,主要用于封闭/半封闭等小型场景的部署、补盲或热点分流。目前主要在部分运营商商用,在未来5G时代主要作为室内覆盖的补充手段。有源室分系统和传统DAS的技术特点及现网实际工程应用情况对比分析见表2。

由表2可知,有源室分系统方案除长期工作的可靠性方面仍需时间观察验证,以及在中小型建设场景中投资效益稍逊传统DAS外,在5G兼容性、组网方案、工程实施、维护网优等各方面都优于传统DAS。

由于有源室分系统的各种优点,现网已大量部署,其网络性能稳定,可以满足运营商的网络建设质量和容量的需求。在国内运营商已现网部署及计划开始的室内覆盖中,大量采用有源分布系统,尤其是大型场馆、交通枢纽、高等院校、大型商场等所有高价值高流量区域新建的室内覆盖系统场景。

室内数字化覆盖方案覆盖建设成本

有源室分系统具有与5G兼容、施工方便、速率高、用户感知好、可视可控等优势,是运营商在5G时代的主要室内覆盖方案。之前有源室分系统造价较高,成为规模推广的主要阻碍,在近1~2年运营商大力推动下,各厂家的造价下降30%左右,有源室分系统造价差距已与传统DAS逐渐缩小。

通过对已经部署有源室分系统的综合造价调研,在实现相同覆盖效果的前提下,各个典型场景有源室分系统相对于传统无源室分系统的造价系数在1~1.3之间:机场、车站、体育馆、展览馆等开阔场景两者造价基本持平,写字楼、办公楼、高校教学楼等隔断较多场景造价对比造价系数接近1.3。

未来随着有源室分系统规模的扩大,其造价可能在现有基础上进一步降低。而且相对传统DAS,有源室分可以灵活增加新系统(造价约第一套的45%)且和即将到来的5G有良好的适应性和可升级性,有源室分系统是未来室内覆盖建设的趋势。

未来,室内数字化方案是网络发展的主角

目前,运营商新建的室内覆盖系统,以室内数字化方案为主。此外,由于DAS的无源器件支持最高频段为2.7GHz左右无法支持5G网络(主要工作于3.5GHz和4.9GHz),此外,过高的频段在馈线中传输损耗太大,因此传统DAS无法承担5G室分覆盖的重任。有源室分系统具有施工方便、速率高、用户感知好、可视可控、与5G兼容的优势,是运营商在5G时代的主要室分覆盖方案。

同时,运营商出于网络设备利用,投资效率等因素的考虑,以及5G主要作为容量吸收层会与4G长期共存,因此原有DAS系统不会很快拆除。此外,DAS室内覆盖系统在电梯、地下停车场、城中村等低流量场景仍具有重要的地位,未来仍将作为4G室内低流量场景补盲的室内覆盖手段存在。

因此,在5G商用进程推动下,有源室分系统必然到规模发展时期,在未来一段时间室内数字化方案将与DAS共存,在新建室内覆盖尤其是5G室内覆盖的规模上会取代曾经DAS在室内覆盖的地位。

在5G“前夜”,室内覆盖仍然是网络覆盖的难点和重点。在传统DAS系统无法承担5G室内覆盖的情况下,有源室分系统等数字化室内覆盖方案成为了5G室内覆盖的重要手段,由于其新增系统方便,平衡升级5G,施工快捷简单、速率高,小区合并分裂方便,可视可控等优势已在现网规模部署,未来在新建5G室内覆盖上会取代曾经DAS在室内覆盖的地位。但作为有源设备,长期稳定性可靠性仍需现网长时间观察验证,同时运维也需要注意供电、用电的安全。此外,有源室内分布系统在多运营商共建共享情况下的系统集成数量、干扰隔离等问题需厂商进一步研究提升。

知识科普|智能化弱电知识 以太网交换机接口类型

以太网交换机是基于以太网传输数据的交换机,以太网采用共享总线型传输媒体方式的局域网。随着计算机及其互联技术(也即通常所谓的“网络技术”)的迅速发展,以太网成为了迄今为止普及率最高的短距离二层计算机网络,而以太网的核心部件就是以太网交换机。

ruodian2018061901

以太网交换机在设计思想上有一个重要的假设,即交换核心的速度非常之快,通常的大流量数据不会使其产生拥塞。换句话说,交换的能力相对于所传信息量而无穷大。虽然以太网第二层交换机是基于多端口网桥发展而来,但毕竟交换有其更丰富的特性,使之不但获得更多带宽的最好途径,而且还使网络更易管理。

以太网交换机应用最为广泛,价格也相对较便宜,品类齐全,应用领域非常广泛,在各式各样的局域网都可以见到它们的踪影。以太网交换机通常都有几个到几十个端口,实质上就是一个多端口的网桥。另外,它的端口速率可以不同,工作方式也可以不同,如可以提供10M、100M的带宽、提供半双工、全双工、自适应的工作方式等。

那下面来说说以太网交换机都有哪些类型的接口:

一、FDDI接口
FDDI是目前成熟的LAN技术中传输速率最高的一种,具有定时令牌协议的特性,支持多种拓扑结构,传输媒体为光纤。

光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。FDDI 使用双环令牌,传输速率可以达到 100Mbps。

CCDI 是 FDDI 的一种变型,它采用双绞铜缆为传输介质,数据传输速率通常为 100Mbps。

ruodian2018061902

FDDI-2 是 FDDI 的扩展协议,支持语音、视频及数据传输,是FDDI 的另一个变种,称为 FDDI 全双工技术(FFDT),它采用与 FDDI 相同的网络结构,但传输速率可以达到 200Mbps 。

由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点,常用于城域网、校园环境的主干网、多建筑物网络分布的环境,于是FDDI接口在网络骨干交换机上比较常见,现在随着千兆的普及,一些高端的千兆交换机上也开始使用这种接口。

二、SC光纤接口

SC光纤接口在100Base-TX以太网时代就已经得到了应用,因此当时称为100Base-FX(F是光纤单词fiber的缩写),不过当时由于性能并不比双绞线突出但是成本却较高,因此没有得到普及,现在业界大力推广千兆网络,SC光纤接口则重新受到重视。

ruodian2018061903

光纤接口类型很多,SC光纤接口主要用于局网交换环境,在一些高性能千兆交换机和路由器上提供了这种接口,它与RJ-45接口看上去很相似,不过SC接口显得更扁些,其明显区别还是里面的触片,如果是8条细的铜触片,则是RJ-45接口,如果是一根铜柱则是SC光纤接口。

三、RJ-45接口

这种接口就是我们现在最常见的网络设备接口,俗称“水晶头”,专业术语为RJ-45连接器,属于双绞线以太网接口类型。RJ-45插头只能沿固定方向插入,设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

ruodian2018061904

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用,传输介质都是双绞线,不过根据带宽的不同对介质也有不同的要求,特别是1000Base-TX千兆以太网连接时,至少要使用超五类线,要保证稳定高速的话还要使用6类线。

四、AUI接口

AUI接口专门用于连接粗同轴电缆,早期的网卡上有这样的接口与集线器、交换机相连组成网络,现在一般用不到了。

ruodian2018061905

AUI接口是一种“D”型15针接口,之前在令牌环网或总线型网络中使用,可以借助外接的收发转发器(AUI-to-RJ-45),实现与10Base-T以太网络的连接。

五、Console接口

可进行网络管理的交换机上一般都有一个“Console”端口,它是专门用于对交换机进行配置和管理的。通过Console端口连接并配置交换机,是配置和管理交换机必须经过的步骤。因为其他方式的配置往往需要借助于IP地址、域名或设备名称才可以实现,而新购买的交换机显然不可能内置有这些参数,所以Console端口是最常用、最基本的交换机管理和配置端口。

ruodian2018061906

不同类型的交换机Console端口所处的位置并不相同,有的位于前面板,而有的则位于后面板。通常是模块化交换机大多位于前面板,而固定配置交换机则大多位于后面板。在该端口的上方或侧方都会有类似“CONSOLE”字样的标识。

六、BNC接口

BNC是专门用于与细同轴电缆连接的接口,细同轴电缆也就是我们常说的“细缆”,它最常见的应用是分离式显示信号接口,即采用红、绿、蓝和水平、垂直扫描频率分开输入显示器的接口,信号相互之间的干扰更小。

ruodian2018061907

现在BNC基本上已经不再使用于交换机,只有一些早期的RJ-45以太网交换机和集线器中还提供少数BNC接口。

知识科普:推动5G标准的3GPP是一个什么样组织?

3GPP(ThirdGeneration Partnership Project,第三代合作伙伴计划)是一个成立于1998年12月的通信行业标准化组织。其最初的工作目标是旨在为第三代移动通信系统(WCDMA,TD-SCDMA及CDMA2000) 制定全球统一的技术规范。

3GPP2018061902

随着通信技术的不断发展,其工作范围也随之扩大,增加了第四代(LTE FDD, TD-LTE)及5G(LTE演进及NR)系统的研究和标准制定。在多代通信系统研究与标准化制定的过程中,3GPP卓有成绩的工作获得通信业界最广泛的系统厂商、终端设备厂商、芯片厂商和仪表厂商的认可和支持。

目前该组织已有中国的CCSA、欧洲的ETSI、美国的TIA、日本的TTC和ARIB、韩国的TTA,和印度的TSDSI等7个组织伙伴(OP),以及TD-SCDMA产业联盟(TDIA)、TD-SCDMA论坛、CDMA发展组织(CDG)等13个市场伙伴(MRP)以及300多个独立成员。

3GPP采用多层的组织架构,最上层的项目协调组(PCG)由CCSA、 ETSI、TIA、TTC、ARIB、TTA和TSDSI等7个组织伙伴组成。该组织的具体的研究与标准化工作分由TSG GERAN(GSM/EDGE无线接入网)、TSG RAN(无线接入网)、TSG SA(业务与系统)、TSG CT(核心网与终端)四个技术规范组完成,技术规范组的工作由项目协调组管理、协调。每个技术规范组又分成不同的工作组,各负责标准的某一技术领域。如,TSG RAN 又分为RAN WG1(无线物理层)、RAN WG2(无线层2/3)、RANWG3(无线网络架构和接口)、RAN WG4(射频性能)和RANWG5(终端一致性测试)5个工作组。

3GPP2018061901

3GPP在标准制定的过程中秉承技术为中心、共识驱动的原则,在技术方案讨论过程中会综合考虑多家公司提案,并在公开讨论中对方案进行改进、完善。

小小NFC竟然有这么多功能?关于NFC的知识了解一下

先听小编给大家讲个亲身经历。

事情是这样的。昨晚坐地铁回家,过闸机的时候提示卡里余额不足,就在我气得直跺脚的同时又发现旁边几个人都用手机刷了过去。

nfc2018061301

好吧,看着自己不支持NFC的老古董,我只好悻悻地去服务台充值。

说到这有小伙伴就问了,NFC到底是个啥?

事实上,NFC是Near Field Communication的缩写,即近距离无线通讯技术,可以在移动设备、消费类电子产品PC和智能控件工具间进行近距离无线通信。现阶段包括小米、华为等众多手机都已搭载了该项功能。方便得很嘞!

小编在这里想告诉大家的是,可能很多人都知道NFC可以用作公交卡,但对它的其他功能却不甚了解,因此今天咱们就来盘点下它还有哪些爆好用的功能。

1、公交卡

这是NFC最广为人知的一项功能。我们只要在手机上完成相关设置,就可以用手机刷地铁公交了,出门再也不用各种卡的带着了,要多方便有多方便。另外它还支持充值等业务。目前已有多款手机支持该功能,喜欢的小伙伴不妨买来试试。

2、门禁卡

nfc2018061302

NFC带有“卡学习”功能。就是能读取你的门禁卡信息,下次就不用再带着卡出门了。

不过这仅限于没有加密的门禁。如果碰上那些保密严格的,那只能表示无能为力了。毕竟安全重要嘛…

3、传文件

NFC还可传输文件,我们只要打开NFC功能,将两部手机背面相触(仅支持都带有NFC的手机),即可秒传,无需配对,比蓝牙快多了。

4、连蓝牙

现在很多蓝牙音箱自带NFC功能,只要打开手机和音箱的NFC功能,就可以进行蓝牙连接,我们就能想听什么音乐就播放什么音乐了。

5、银行卡

nfc2018061303

我们在app里绑定银行卡,以后直接用手机的背面靠近pos机就能完成支付,即使没有网也能用。

如上图中的银行卡中,NFC就相当于接触式接口!是不是很方便呢?因此这也是NFC对比二维码的一大优势,诸如读取银行卡的信息、查看交易记录等等功能都是可以实现的哦。
